Mise en route du VerseGrip Quill
Les VerseGrips ajoutent à l'Inverse3 la capacité de suivre l'orientation. Cet article décrit la procédure d'installation du VerseGrip Quill et ses fonctionnalités. Ce produit est en voie d'abandon au profit du VerseGrip Stylus.
Anatomie du VerseGrip Quill

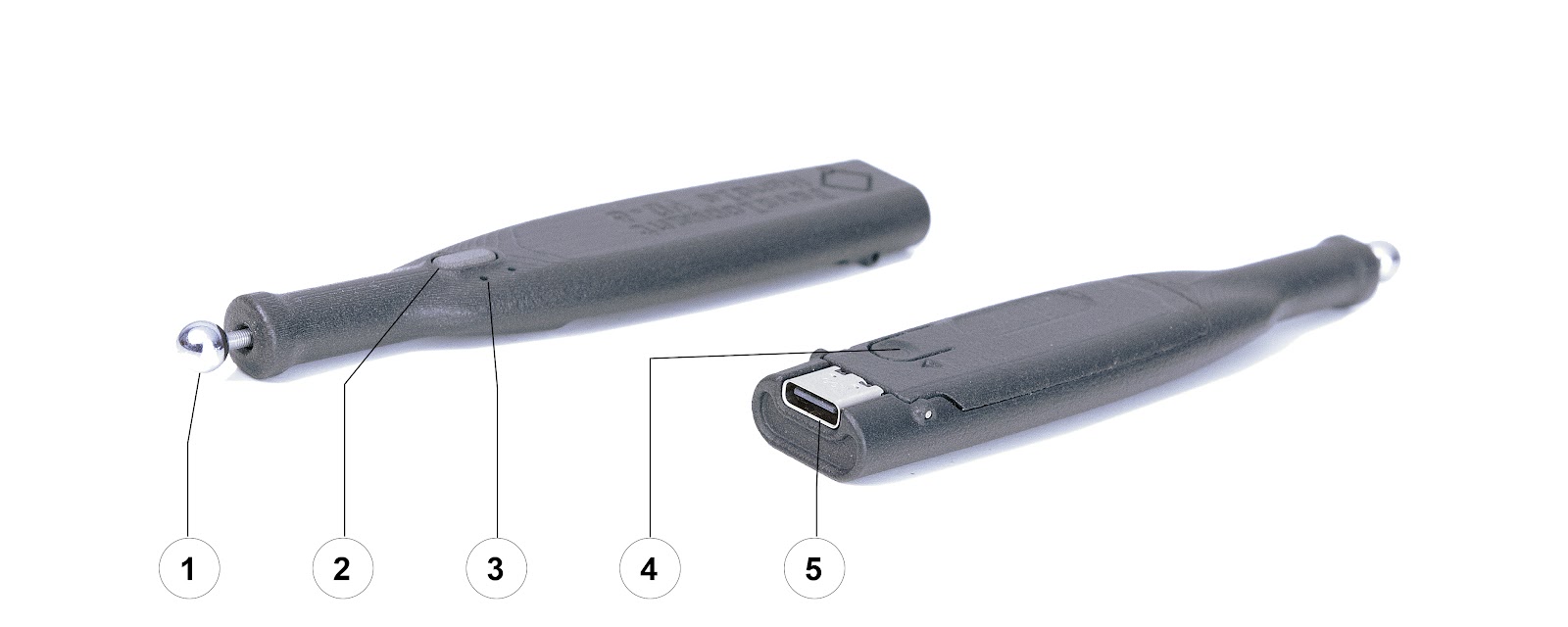

Le VerseGrip Quill comporte trois caractéristiques principales à l'extérieur : (1) le connecteur sphérique qui s'insère dans le cardan de l'Inverse3, (2) le bouton d'entrée, (3) les DEL d'état, (4) le bouton d'étalonnage et (5) le port USB-C.
À l'intérieur, le VerseGrip Quill suivi contient un capteur d'orientation à 3 axes ainsi qu'un capteur de fixation d'outil qui détecte lorsque le VerseGrip Quill se connecte à un appareil Inverse3.
Installation et étalonnage du VerseGrip Quill
Commencez par télécharger et installer les pilotes du VerseGrip Quill sur votre ordinateur. Ensuite, connectez le VerseGrip Quill à l'ordinateur à l'aide du câble USB-C.

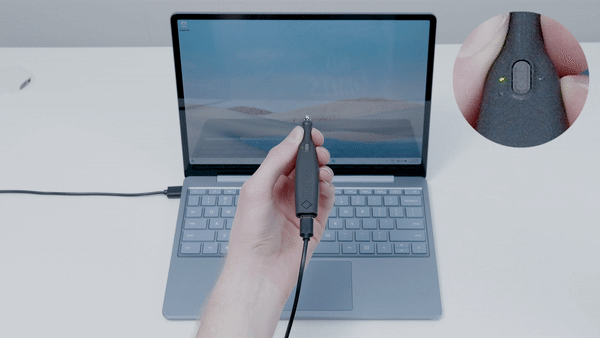

Avant l'utilisation, le VerseGrip Quill doit être étalonné, et il peut devoir être réétalonné après une utilisation prolongée. Pour l'étalonner :
- Tenez le VerseGrip Quill sous tension perpendiculairement à l'écran
- Appuyez pendant 3 secondes sur le bouton d'étalonnage situé sous le VerseGrip Quill
- Continuez de pointer le VerseGrip Quill vers votre écran pendant 2 secondes
Pendant l'étalonnage, la DEL jaune reste allumée. Lorsque la DEL jaune clignote deux fois, l'étalonnage est terminé.
État des DEL
Le VerseGrip Quill comporte deux DEL qui indiquent son état d'alimentation et son état d'étalonnage.
| DEL | État | Statut |
|---|---|---|
| Verte | allumée | Sous tension |
| Verte | éteinte | Hors tension |
| Jaune | allumée | Étalonnage en cours |
| Jaune | 2 clignotements | Étalonnage terminé |
Repères de référence

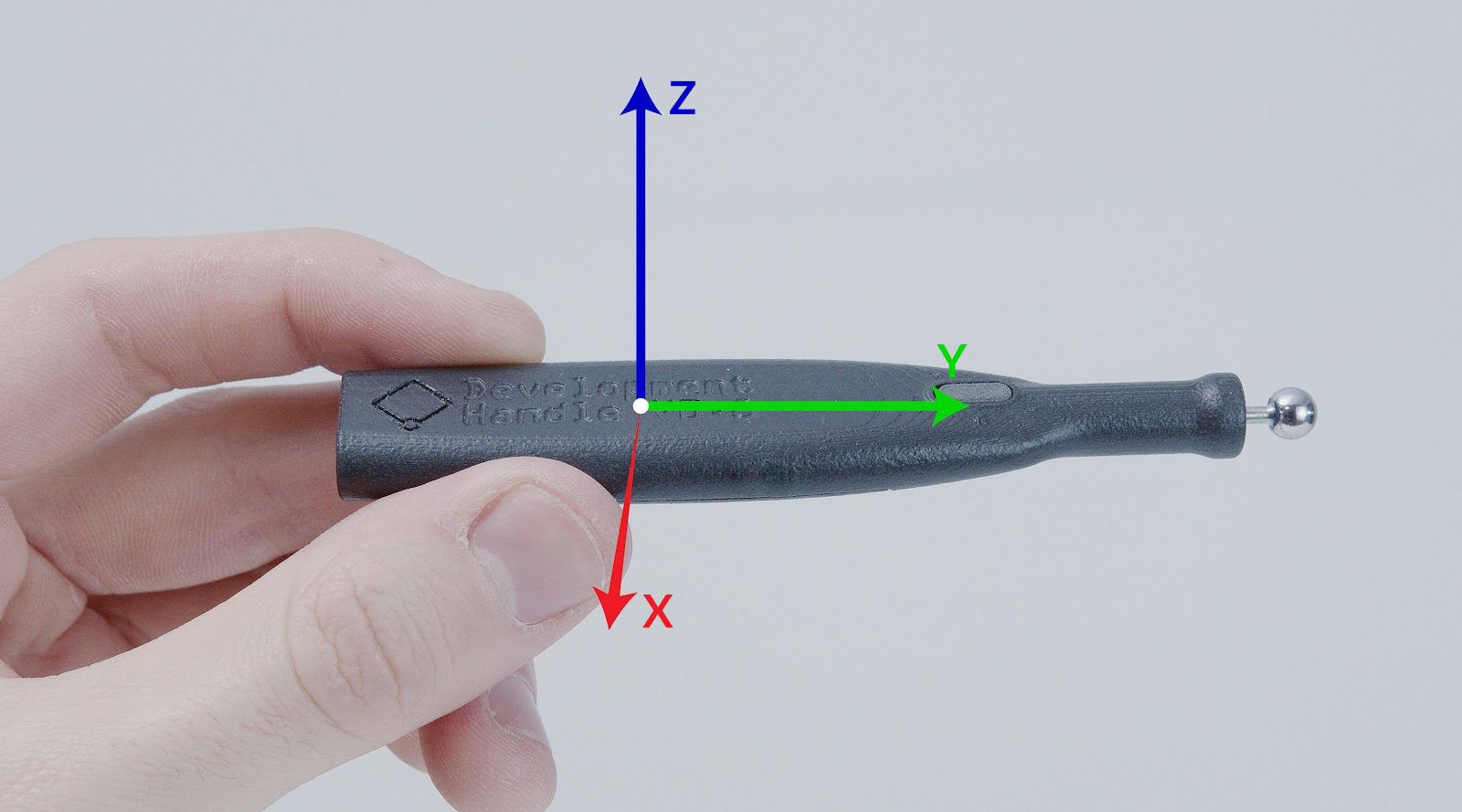

Le VerseGrip Quill utilise un système de coordonnées dextrogyre, comme l'Inverse3, et ses axes sont présentés ci-dessous.
