VerseGrip Quill の使い始め

VerseGripsは、Inverse3に姿勢トラッキング機能を追加します。この記事では、VerseGrip Quillのセットアップ手順と機能について説明します。この製品は段階的に提供終了となり、VerseGrip Stylusに置き換えられます。

VerseGrip Quill の構成

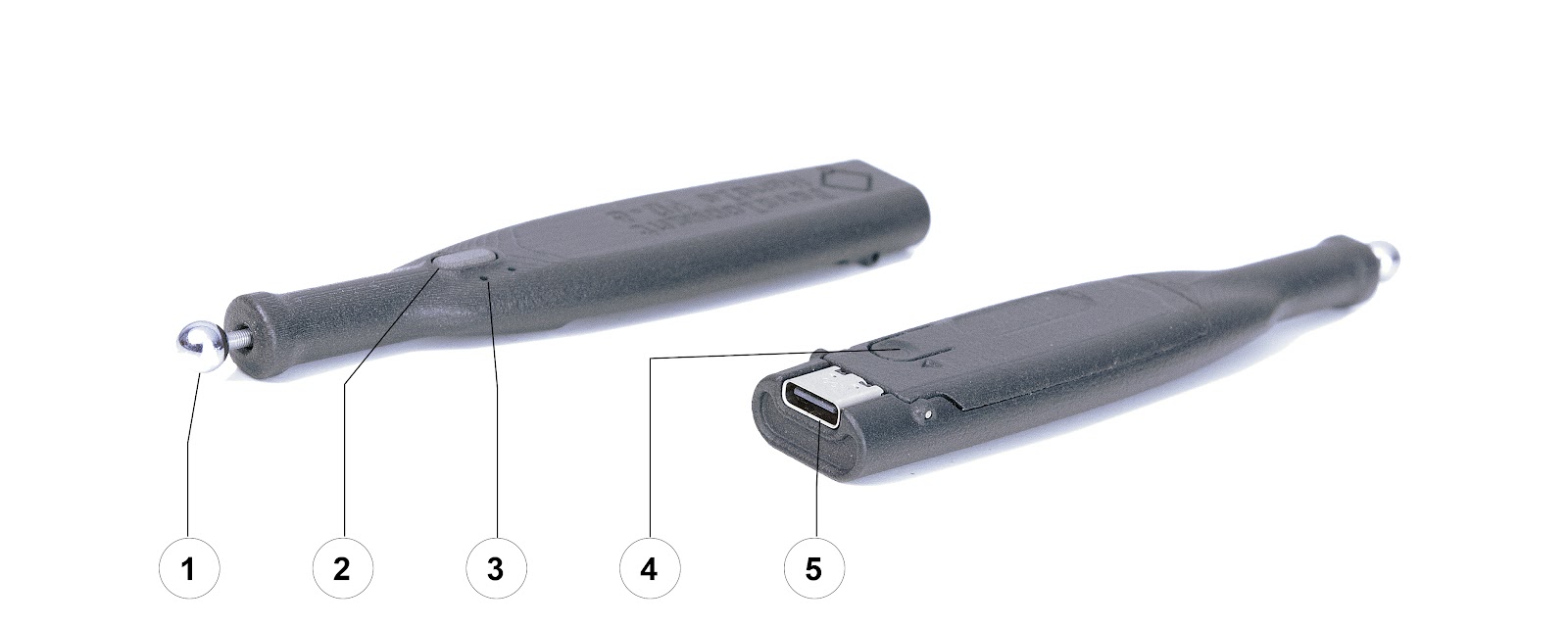

VerseGrip Quill の外側には主な機能が3つあります：(1) Inverse3 ジンバルにはまるボールコネクター、(2) 入力ボタン、(3) ステータスLED、(4) キャリブレーションボタン、(5) USB-C ポート。

内部では、トラッキング対象のVerseGrip Quillに3軸姿勢センサーとツール取り付けセンサーが内蔵されています。後者は、VerseGrip QuillがInverse3デバイスに接続されたタイミングを検出します。

VerseGrip Quill のセットアップとキャリブレーション

まず、VerseGrip Quillのドライバーをダウンロードしてコンピューターにインストールします。次に、USB-Cケーブルを使用してVerseGrip Quillをコンピューターに接続します。

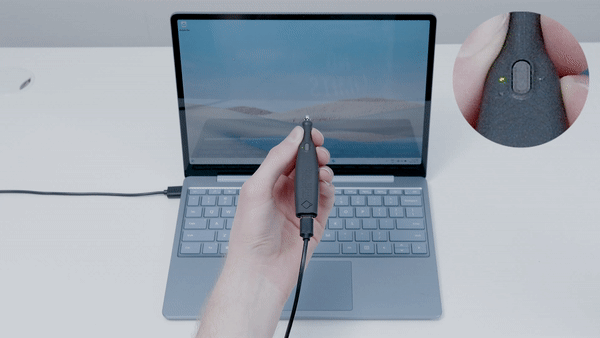

使用前に、VerseGrip Quillはキャリブレーションが必要です。長期間使用した後に再キャリブレーションが必要になる場合があります。キャリブレーションを行うには：

• 電源を入れたVerseGrip Quillをモニターに対して垂直に保持します
• VerseGrip Quillの底面にあるキャリブレーションボタンを3秒間押します
• VerseGrip Quillをモニターに向けたまま、さらに2秒間保持します

キャリブレーション中は黄色のLEDが点灯したままになります。黄色のキャリブレーションライトが2回点滅すると、キャリブレーションは完了です。

LEDステータス

VerseGrip Quillには、電源状態とキャリブレーション状態を示す2つのLEDがあります。

LED	状態	ステータス
緑	点灯	電源オン
緑	消灯	電源オフ
黄	点灯	キャリブレーション中
黄	2回点滅	キャリブレーション完了

参照フレーム

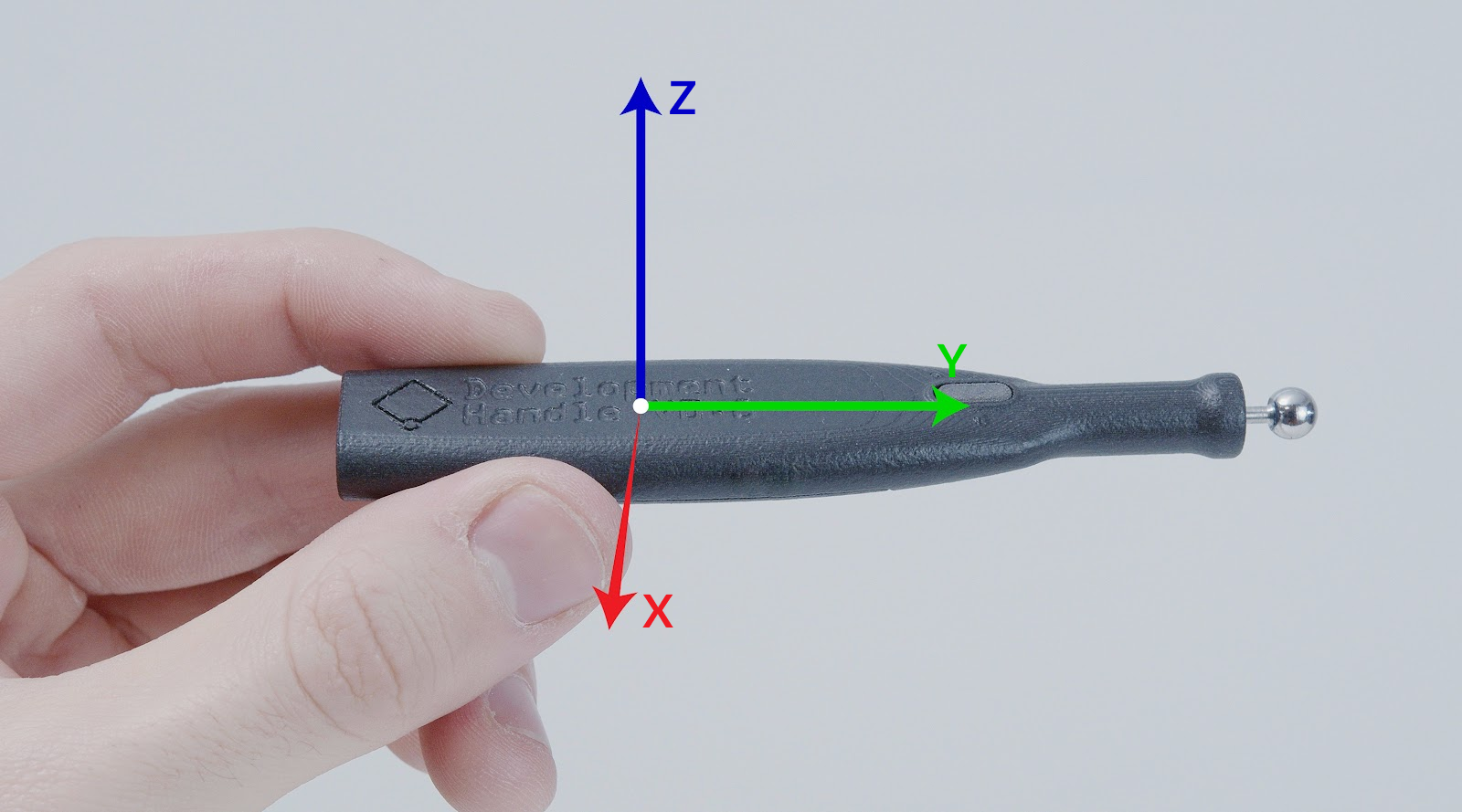

VerseGrip Quillは、Inverse3と同様に右手座標系を使用しており、その軸を以下に示します。
